도시철도 기술관제센터
시설개요
시설개요
- 시 설 명 : 기술관제센터
- 설치년도 : 2010년
- 위 치 : 서울시 성동구 천호대로 346
- 규 모 : 217㎡
- 관리기관 : 서울특별시도시철도공사
설치목적
설치목적
과거 도시철도 운행에 필요한 6개 기술 분야(신호, 전력, 통신, 설비, 터널, PSD) 관제 운용 console(컴퓨터 제어 장치)이 개별적으로 설치되어 공간 및 기능적으로 분산됨에 따라 상호 연관 기술 분야의 실시간 운영 정보 공유가 어렵고, 특히, 운행 장애(고장) 시 전 분야의 상황을 종합 한 신속한 조치가 어려움에 따라, 연구 끝에 각 분야를 통합 감시, 제어키 위한 통일 사용자 인터페이스(UI)를 개발하여 기술 각 분야의 실시간 정보를 상호 공유하는 첨단 컴퓨터 감시 및 제어시스템을 구축함.
세부시설 설명
세부시설 설명
 |
S CAMS 관제화면 서울 도시철도 5,6,7,8호선 162km에 걸쳐 설치된 157개 역 중 하나를 선택 시 그 역의 모든 시설, 설비를 한 눈에 모니터링하고 제어할 수 있는 관제 화면. 고장상황은 자동적으로 고장리스트에 표출되어 기록되어 진다. |
 |

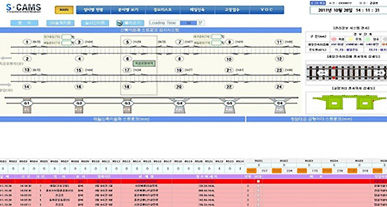

S CAMS 관제화면 서울 7호선 청담대교의 궤도 상태를 원격 감시할 수 있는 관제 화면으로 궤도 신축 상태, 온도, 진동 등 정보를 실시간 모니터링하며 기록할 수 있다
|
 |
원거리 관제 원거리에 분산 설치된 변전실 등 기능실을 원격 감시할 수 있는 관제 화면으로 영상 뿐만 아니라 이상 소음, 실내 온도 등 까지도 실시간 감시가 가능하다
|
설치효과
설치효과
도시철도 운행을 위한 기술분야 시설 실시간 집중 감시 및 통합적 정보 공유가 가능하여 열차 운행 장애 예방 및 신속한 조치가 가능케 됨.
